品牌：EL.EN
型號 :

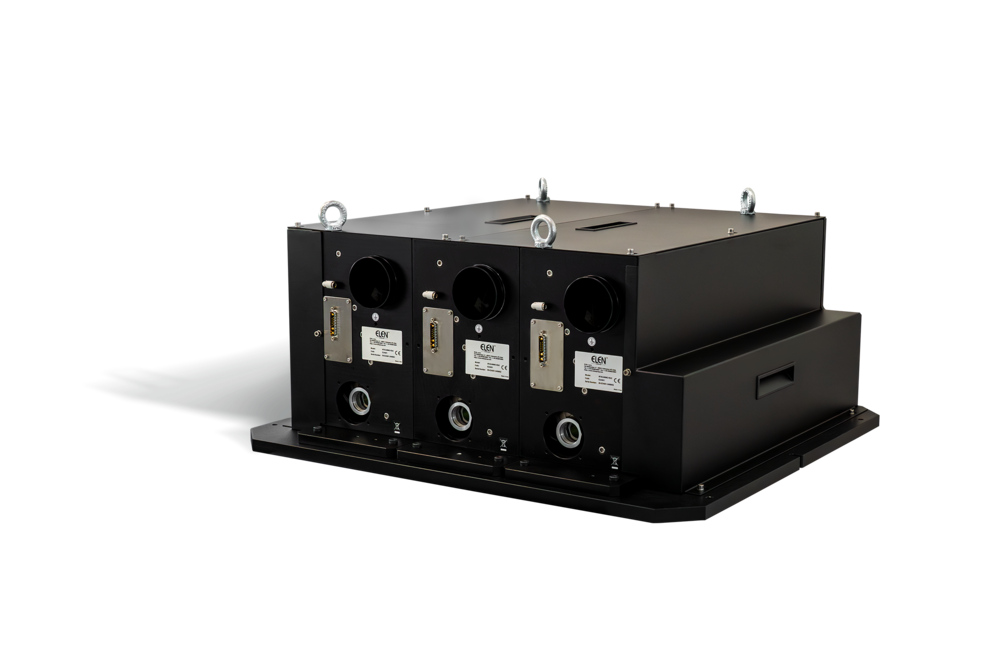

AZSCAN HRTRIPLE
AZSCAN 為搭載三組三軸振鏡掃描系統之模組，專為搭配高功率 CO₂ 雷射、在大工作面積下加速產線產能所設計。
本產品搭載當前最先進技術，鏡片、振鏡與光學元件採用線性馬達驅動與數位控制；內建 32 位元控制器可即時調整雷射光束於加工面的移動軌跡。
我們精心研發打造的設備，可在多種材料的振鏡掃描應用中提供最佳效能。
| 項目 | 規格 |
|---|---|
| 說明 | 三軸三聯式掃描頭 |
| 工作面積 (mm) | 770×390 |
| 工作距離 (mm) | 535 |
| 波長 (μm) | 10.6 ± 0.4 |
| 尺寸 (mm) | 939×816×372 |
| 重量 (kg) | 133 |
| 項目 | 規格 |
|---|---|
| 鏡片口徑 (mm) | 66 |
| 光斑直徑 1/e²(μm) | 260 |
| 最大準直光束直徑 (mm) | 19 |
| 標準掃描角度（光學）(rad) | ± 0.35 |
| 偏轉單元階躍響應時間 (μs) | 1400 |
| 偏轉單元追蹤誤差 (μs) | 1000 |
| 最大掃描速度（光學）(rad/s) | 36 |
| 最大雷射功率 (W) | 2500 |
| 電源供應 (Vdc) | ± 24 |
備註
1: 工作場域內最大光斑直徑以 M²=1 入射光束計算
2: 10%–90% @ 滿刻度 1%
3: 滿刻度 20Hz 三角波
4: 由滿刻度 0–100% 階躍響應時間計算
（）例如：工作面積 300x300mm，工作距離 412mm，光斑直徑 1/e² 為 340μm；工作面積 600x600mm，工作距離 824mm，光斑直徑 1/e² 為 670μm
（）例如：工作面積 300x300mm，工作距離 412mm，光斑直徑 1/e² 為 320μm
（）例如：工作面積 1800x1800mm，工作距離 2473mm，光斑直徑 1/e² 為 830μm
工作面積 (mm)：770×390；
三模組高速切割系統，最高可搭載 2500W CO₂ 雷射。
