品牌：MultiFields
型號 :
Kelvinion Monitor
針對大型低溫系統中多點同步測溫需求，MultiFields 推出「Kelvinion Monitor」低溫監視器。此設備支援彈性配置量測通道數，每通道皆具備獨立運作能力，兼容 RTD 熱電阻、二極體及熱電偶等多種溫度感測器。各通道取樣速率高達 10 SPS（每秒取樣次數），並支援跨通道同步取樣功能（同步精度優於 100 微秒）。透過主從式架構設計，系統可輕鬆擴充至最大 32 通道規模，並支援 19 吋標準機櫃安裝。
| 01. 输入 | 输入通道 | 2~32 通道自由配置 |
| 隔离 | 感测器输入通道与控制电路电隔离 | |
| 类比数位转换 | 24 位元 | |
| 更新速率 | 10 次 / 秒 | |
| 使用者曲线 | 1000 以上曲线 (单条曲线最大 400 点) | |
| 滤波 | Kalman 滤波器 | |
| 同步时间 | 通道间同步取样时间 < 100 μs | |
| 02. 输入参数 | 感测器类型 | 二极体型 / 电阻型 / 热电偶 |
| 测量类型 | 四線法 | |
| 激励 | 幅度恒定方向交替的电流激励 (电阻型) | |
| 支援感测器 |
二极管: Si, GaAlAs; 电阻型: 100 Ω & 1000 Ω Pt, Ge, Carbon-Glass, Cernox®, RO, and Rox™ 热电偶：J, K, E, T, S |
|
| NTC - 输入范围 | 0~10Ω, 0~30Ω, 0~100Ω, 0~300Ω, 0~1kΩ, 0~3kΩ, 0~10kΩ, 0~30kΩ, 0~100kΩ | |
| NTC - 激励电流 | 1mA, 0.3mA, 0.1mA, 30μA, 10μA, 3μA, 1μA, 0.3μA, 0.1μA | |
| NTC - 测量分辨率 |
0.15mΩ, 0.45mΩ, 1.5mΩ, 4.5mΩ, 15mΩ + 0.02‰ of reading, 45mΩ + 0.02‰ of reading, 150mΩ + 0.02‰ of reading, 450mΩ + 0.02‰ of reading, 1.5Ω + 0.05‰ of reading |
|
| NTC - 准确度 |
8mΩ, 20mΩ, 50mΩ, 120mΩ, 0.5Ω + 0.02‰ of reading, 1.2Ω + 0.02‰ of reading, 5Ω + 0.02‰ of reading, 15Ω + 0.02‰ of reading, 15Ω + 0.02‰ of reading |
|
| 03. 通用 | 通讯 - 串列埠 (USB) | USB-TypeB 端口，波特率 115200 |
| 通讯 - LAN | TCP/IP 协议，10M/100M 自适应速率，支援设定 IP 位址和端口号 | |
| 通讯 - RS-485 | 带隔离保护功能，隔离电压 2500VDC，9600 波特率，支援 Profibus 和 Modbus 协议 | |

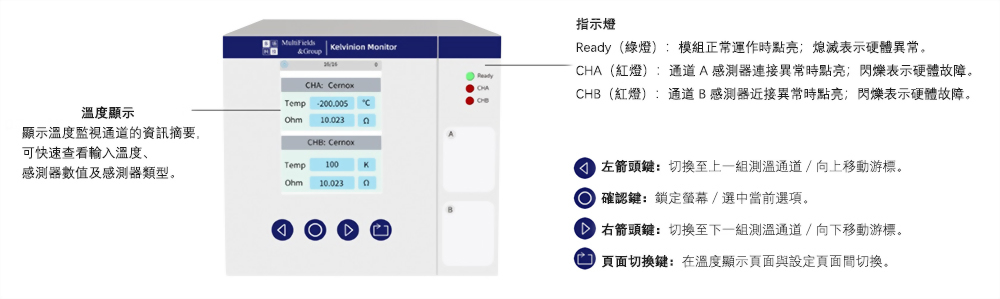

| 显示 | 2.4 吋显示器；解析度：320 x 240 | |
| 尺寸 - 主机 | 79 (W) * 88.9 (H) * 135 (L) (单位 mm) | |
| 尺寸 - 从机 | 22.5 (W) * 88.9 (H) * 135 (L) (单位 mm) |
