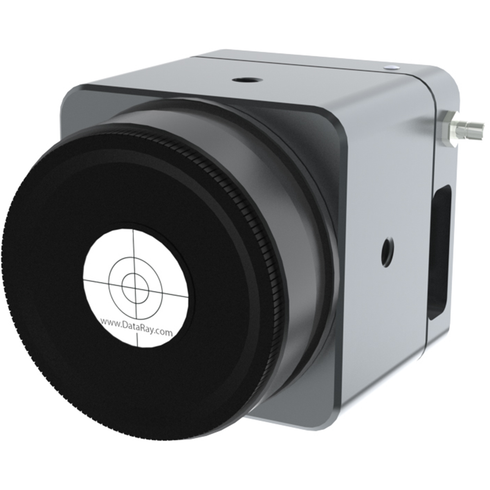

dataray beam profiler

品牌：Dataray

型號 : TaperCamD-LCM

數量 :

規格	細節
波長	355 至 1150 nm
像素數，水平 x 垂直	4.2 百萬畫素，2048 x 2048
影像區域	25 x 25 毫米
像素尺寸	12.5 x 12.5 µm（有效）
最小光束（10像素）	~125 微米
快門類型	全球的
最大幀速率*	60赫茲
單脈衝捕獲PRR	USB 2.0：6.3 kHz USB 3.0：12.6 kHz
訊號與均方根雜訊之比	2,500:1（34 dB 光學/68 dB 電氣）
電子快門範圍	USB 2.0：12,600:1（41 分貝） USB 3.0：25,000:1（44 分貝）
類比數位轉換器	12位
可測量來源	CW 光束、脈衝源；CW 至 12.6 kHz，帶單脈衝隔離，軟體可配置自動觸發、同步和可變延遲
測量光束功率	查看圖表
手動光束衰減	內含 2 吋 NDXL-1、NDXL-2、NDXL-4 中性密度濾光片
顯示的設定檔	線圖、二維和三維圖。標準化或非標準化。線性或對數，縮放x10 二維、10 維三維、32 色或最大顏色或灰度， 10 色和 32 色輪廓顯示
測量和顯示的輪廓參數	原始和平滑輪廓三角運行平均濾波器高達 10% FWHM
光束直徑	兩個使用者設定的剪切等級的直徑高斯和 ISO 11146 二階矩光束直徑使用者定義剪切等級以上的等效直徑等效狹縫和刀口直徑
梁配合	高斯和頂帽輪廓擬合和百分比擬合等效狹縫輪廓
光束橢圓度	大徑、小徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度（不限於像素大小）	插值直徑的處理解析度為0.1 µm。絕對精度取決於光束輪廓－通常可以達到~1 µm的精度。質心精度也取決於光束（由於它是根據質心裁剪水平以上的所有像素通過算術計算得出的，因此精度可達±1 µ）。
處理選項	影像和輪廓平均、1、5、10、20、連續。背景捕獲和減法。使用者設定矩形捕獲區塊用於捕獲使用者設置或自動橢圓包含區域用於處理光束追蹤*.ojf 檔案保存所有 WinCamD 自訂設置，用於特定測試配置
通過/失敗顯示	螢幕上可選擇「通過/失敗」顏色。非常適合品質保證和生產。
日誌數據和統計數據	最小值、最大值、平均值、標準差，最多 4096 個樣本
相對功率測量	根據使用者初始輸入產生滾動直方圖。單位為 mW、µJ、dBm、% 或使用者選擇（相對於參考測量輸入）
通量	使用者定義區域內的通量
認證	RoHS、WEEE、CE
多台攝影機	最多 4 個攝像頭，並行捕捉。 1 到 8 個攝像頭，串行捕捉。
頭部尺寸，寬 x 高 x 深	2.25 x 2.25 x 2.13 英吋（57 x 57 x 54 毫米）
從外殼/濾鏡到感測器的光學深度（無視窗）±0.2 毫米	TBA 毫米（使用 NDXL 濾鏡時 TBA 毫米）
安裝	1/4-20螺紋
重量，帶有 MagND 和濾鏡蓋的相機	TBA 盎司 (TBA 克)
最低要求	Windows 10 64位

產品規格如有變更，恕不另行通知

355 至 1150 nm，標準 CMOS 偵測器
高達 60+ FPS
4.2M像素，2048 x 2048像素，25 x 25毫米有效區域
12.5 µm（有效）像素
訊號與 RMS 雜訊之比為 2,500:1
512 x 512 時為 60 幀/秒，1024 x 1024 時為 30 幀/秒，2048 x 2048 時為 12 幀/秒
連接埠供電 USB 3.0
HyperCal ™ – 動態雜訊和基線校正軟體
內含 2 吋 NDXL ND 濾鏡
帶有 TTL 觸發的全域快門
電子自動快門，85 µs 至 2 秒 (44 dB)
12位元ADC
隔離脈衝觸發
多台攝影機並行捕捉
相對功率等級顯示
