品牌：Multi-Field
型號 :

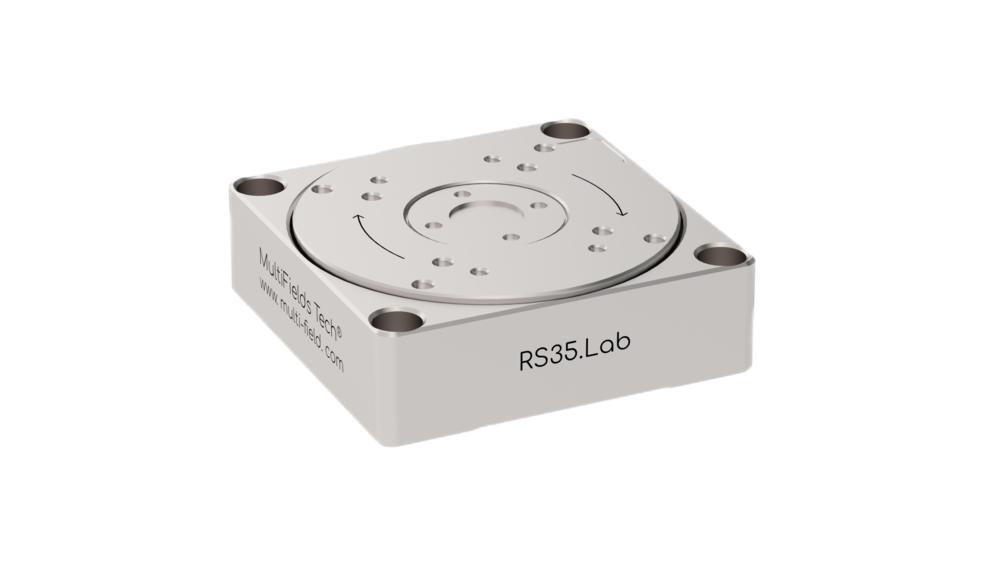

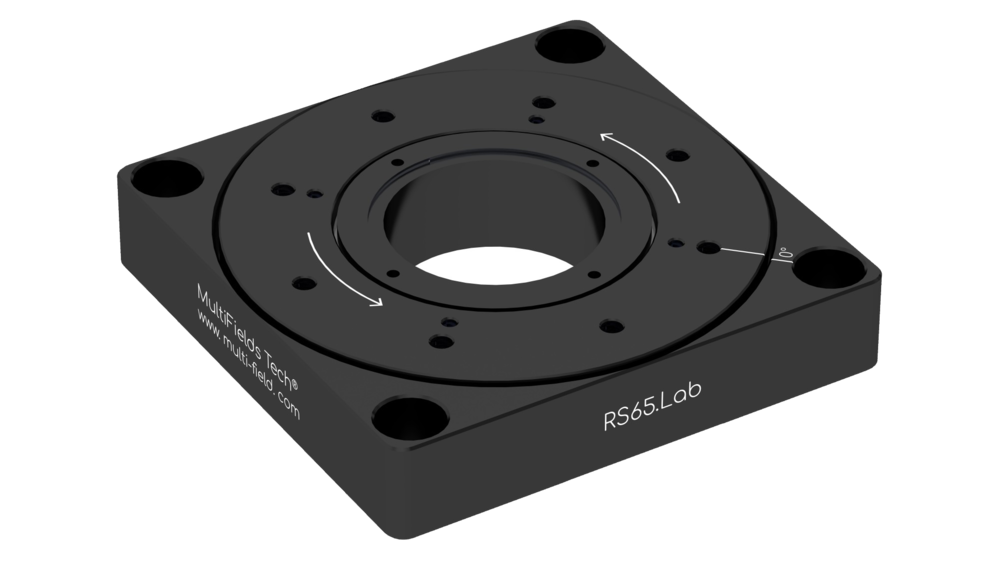

RS35.Lab/RS65.Lab
• 光柵尺閉環控制，360 ° 連續旋轉；
• 配備通光孔徑；
• 1 μrad 級別最小步伐；
• 完全無磁，超高真空等特殊版本可選；
• 配備通光孔徑；
• 1 μrad 級別最小步伐；
• 完全無磁，超高真空等特殊版本可選；
| 類別 | 項目 | 型號 A (35×35 mm) | 型號 B (65×65 mm) |
|---|---|---|---|
| 尺寸 | 外形尺寸 (寬×長×高) | 35 mm × 35 mm × 11 mm | 65 mm × 65 mm × 13 mm |
| 轉盤直徑 | Φ 33.5 mm | Φ 62 mm | |
| 中通直徑 | Φ 5 mm | Φ 25.4 mm | |
| 主體材料 | 標準版本 | 鋼; 70 g | 鋁合金, 鋼; 120 g |
| .HV 版本 | 鋼; 70 g | 純Ti, 鋼; 170 g | |
| .UHV 版本 | 鋼; 70 g | 純Ti, 鋼; 170 g | |
| .NM 版本 | 純Ti, 陶瓷; 90 g | 純Ti, 陶瓷; 120 g | |
| 經濟版本 .E | 鋼; 70 g | 鋁合金, 鋼; 310 g | |
| 運動行程 | 預設 | 360° 連續運動 | 360° 連續運動 |
| 技術參數 | 速度範圍 (預設) | 0.0005 °/s ~ 45 °/s | 0.0005 °/s ~ 25 °/s |
| 速度範圍 (.HV & .UHV 版本) | 推薦使用 4.5 °/s | 推薦使用 2.5 °/s | |
| 最大負載 (底座水平放置) | 500 g | 1 kg | |
| 保持力矩 | 0.05 N·m | 0.1 N·m | |
| 驅動力矩 | 0.02 N·m | 0.04 N·m | |
| 最小步伐 (預設) | 3 μrad | 3 μrad | |
| 最小步伐 (經濟版本 .E) | 10 μrad | 10 μrad | |
| 雙向重複定位精度 (預設) | ± 7.5 μrad | ± 5 μrad | |
| 雙向重複定位精度 (經濟版本 .E) | ± 25 μrad | ± 20 μrad | |
| 位置感測器 | 類型 | 光學位置感測器 | 光學位置感測器 |
| 解析度 (預設) | 0.2 μrad | 0.07 μrad | |
| 解析度 (經濟版本 .E) | 3 μrad | 2 μrad |
