品牌：Multi-Field
型號 :

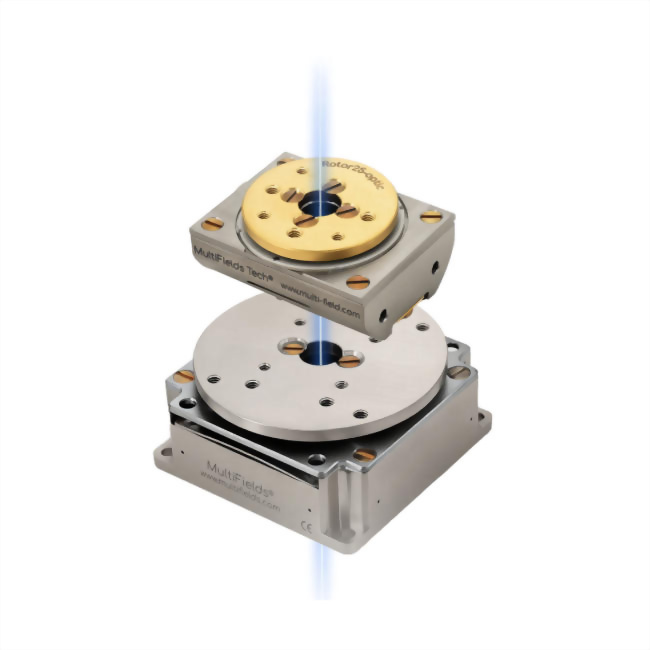

Rotator16/Rotator25/Rotator25.Optic/Rotator35
閉環旋轉台&中心光學通孔”
標配角度感測器， 全系列閉環控制; 帶有光學通孔， 適配更多低溫光學使用場景
標配角度感測器， 全系列閉環控制; 帶有光學通孔， 適配更多低溫光學使用場景
| 參數 | Dia. 16 × 16 (mm×mm) | 25 × 25 × 14.5 (mm×mm×mm) | 30 × 23 × 14.5 (mm×mm×mm) | 35 × 35 × 16.5 (mm×mm×mm) |
|---|---|---|---|---|
| 外形尺寸 | Dia. 16 × 16 | 25 × 25 × 14.5 | 30 × 23 × 14.5 | 35 × 35 × 16.5 |
| 零點位置狀態 | — | — | — | — |
| 主體材料 (標準版 / UHV版 / ULT版 / UHV.ULT版) | 純鈦 10 g / 純鈦 10 g / 鈹銅 17 g / 鈹銅 17 g | 純鈦 24 g / 純鈦 24 g / 鈹銅 41 g / 鈹銅 41 g | 純鈦 24 g / 純鈦 24 g / 鈹銅 41 g / 鈹銅 41 g | 純鈦 45 g / 純鈦 45 g / 鈹銅 76 g / 鈹銅 76 g |
| 運動行程 | 270° | 360° 連續運動 | 360° 連續運動 | 360° 連續運動 |
| 最大速度 (@ 300 K) | ~3 °/s | ~3 °/s | ~3 °/s | ~3 °/s |
| 最大負載 | 100 g | 250 g | 250 g | 500 g |
| 最大扭矩 | 0.4 N·cm | 1.5 N·cm | 1.5 N·cm | 2.5 N·cm |
| 最小步距 | 0.5 m° | 0.4 m° | 0.4 m° | 0.3 m° |
| 精調解析度 (@ 2 K) | 5 μ° | 4 μ° | 4 μ° | 3 μ° |
| 雙向重複定位精度 | 50 m° | 50 m° | 50 m° | 50 m° |
| 位置感測器 – 種類 | 電阻型 | 電阻型 | 電阻型 | 電阻型 |
| 位置感測器 – 量程 | 270° | 320° | 320° | 320° |
| 位置感測器 – 解析度 | ~10 m° | ~10 m° | ~10 m° | ~10 m° |
| 位置感測器 – 功率 | 0.5 mW (極低溫可選 0.5 μW) | 0.5 mW (極低溫可選 0.5 μW) | 0.5 mW (極低溫可選 0.5 μW) | 0.5 mW (極低溫可選 0.5 μW) |
