品牌：Multi-Field
型號 :
Goniometer16/25/35

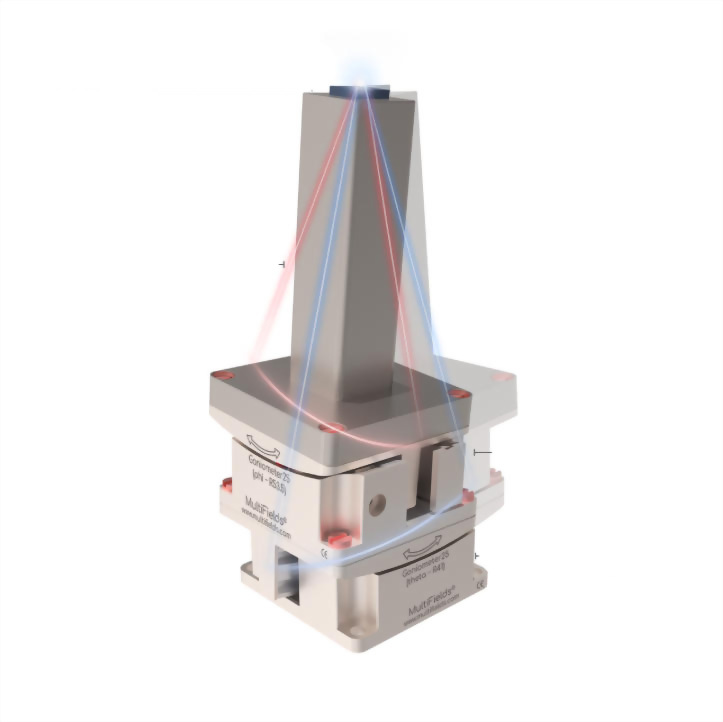

1、Goniometer系列搖擺台可以提供更高的負載並具有更強的可靠性，theta和phi型號聯用可將樣品置於x/y雙軸旋轉不動點;
2、多場科技全系列位移台無須要求驅動線纜小於5 Ω，本頁內所有參數均通過50 Ω驅動線測量。
2、多場科技全系列位移台無須要求驅動線纜小於5 Ω，本頁內所有參數均通過50 Ω驅動線測量。
| 參數 | Goniometer16 | Goniometer25 | Goniometer35 |
|---|---|---|---|
| 最大速度 (@ 300 K) | ~1 °/s | ~1 °/s | ~1 °/s |
| 最大負載 | 50 g | 200 g | 500 g |
| 驅動力 | 1.5 N | 2 N | 3 N |
| 最小步距 | 50 μ° | 50 μ° | 50 μ° |
| 精調解析度 (@ 2 K) | 0.5 μ° | 0.5 μ° | 0.5 μ° |
| 位置感測器 – 種類 | 電阻型 | 電阻型 | 電阻型 |
| 位置感測器 – 量程 | 3 ° | 6 ° | 10 ° |
| 位置感測器 – 解析度 | 0.2 m° | 0.2 m° | 0.5 m° |
| 位置感測器 – 功率 | 1 mW（極低溫可選 1 μW） | 1 mW（極低溫可選 1 μW） | 1 mW（極低溫可選 1 μW） |
安裝 & 使用
台面・用戶螺紋孔
| 型號 | 規格 | 孔位配置 |
|---|---|---|
| Goniometer16 | 4 pcs – M1.6 × 2 mm | 11.5 mm × 11.5 mm |
| Goniometer25 | 4 pcs – M1.6 × 2 mm | 11.5 mm × 11.5 mm |
| 4 pcs – M2 × 2 mm | 21.6 mm × 21.6 mm | |
| 4 pcs – M2 × 2 mm | 11 mm × 20 mm | |
| 4 pcs – M2 × 2 mm | 20 mm × 11 mm | |
| Goniometer35 | 4 pcs – M1.6 × 2 mm | 11.5 mm × 11.5 mm |
| 4 pcs – M2 × 2 mm | 21.6 mm × 21.6 mm | |
| 3 pcs – M2 × 2 mm | 11 mm × 20 mm | |
| 3 pcs – M2 × 2 mm | 20 mm × 11 mm | |
| 4 pcs – M2 × 2 mm | 31 mm × 31 mm |
註：Goniometer16 僅有 4 pcs – M1.6 × 2 mm / 11.5 mm × 11.5 mm 一組（另附 Φ 5.0 mm 圓形分佈，依原始資料保留）。
底座・安裝孔
| 型號 | 孔位規格 | 分佈尺寸 |
|---|---|---|
| Goniometer16 | 2 pcs – Φ 2.1 mm | 11.5 mm – 2（兩孔間距） |
| Goniometer25 | 4 pcs – Φ 2.1 mm | 21.6 mm × 21.6 mm |
| Goniometer35 | 4 pcs – Φ 2.1 mm | 31 mm × 31 mm |
線纜 & 接頭
| 項目 | 規格 |
|---|---|
| 驅動線纜 & 接頭 | 磷銅雙絞線，2mm 排針（1 × 2 pins） |
| 感測線纜 & 接頭 | 磷銅三絞線，2mm 排針（1 × 3 pins） |
控制器規格
| 項目 | 規格 |
|---|---|
| 控制器型號 | MC-NewtonLT.06 系列 |
