品牌：ALPHALAS
型號 :
UPD Series
UPD系列超快光電探測器 最適合測量從 DC 到 25GHz 的光學波形。各種型號的上升時間短至 15ps，光譜範圍為 170 至 2600nm。

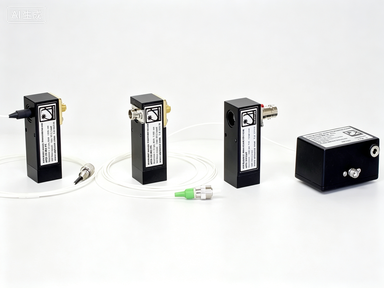

所有光電探測器都封裝在緊湊的實心鋁外殼中，可以用電池或外部電源進行偏好設置。
Si 光電探測器的紫外線擴展版本是市場上少見的可覆蓋 170 至 1100nm 光譜範圍的商用產品。
另一種獨特的紫外敏感 InGaAs 光電探測器可用於檢測 350 至 1700nm 範圍內的雷射脈衝，因此具有更寬的光譜範圍且有更高的速度。
完美的阻抗匹配和先進的微波技術確保脈衝形式測量沒有任何振鈴或偽影。客戶可以自由使用 50Ω 端接電阻器進行最高速度操作，或使用高阻抗負載獲得大信號。這保證了不同應用程序的最大靈活性。
結合我們的 BBA 系列寬帶高增益放大器，高速光電探測器是昂貴的雪崩光電二極管 APD 的有利替代品。
UPD 系列高速光電探測器是雷射和光子學研究不可缺少的工具。
| UPD-15-IR2-FC | < 15 | > 25 | 800 - 1700 | 75% | Fiber, 9 µm | 1.0 × 10-15 | 0.1 | InGaAs | 光纖帶 FC/APC 接頭 ⁵⁾ | SMA |
| UPD-30-VSG-P | < 30 | > 10 | 320 - 900 | 40% | 200×200/0.04 | 3.0 × 10-15 | 0.1 | GaAs | 抛光，玻璃 | SMA |
| UPD-35-IR2-P | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | 抛光，玻璃 | SMA |
| UPD-35-IR2-D | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | 散射，石英 | SMA |
| UPD-35-IR2-FR | < 35 | > 10 | 800 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs | FC/PC 插座 ⁵⁾ | SMA |
| UPD-35-IR2-FC | < 35 | > 10 | 800 - 1700 | 80% | Fiber, 9 µm | 1.0 × 10-15 | 0.3 | InGaAs | 光纖帶 FC/APC 接頭 ⁵⁾ | SMA |
| UPD-35-UVIR-P | < 35 | > 10 | 350 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-35-UVIR-D | < 35 | > 10 | 350 - 1700 | 80% | 55/0.0024 | 1.0 × 10-15 | 0.3 | InGaAs ⁴⁾ | 散射，石英 | SMA |
| UPD-40-VSI-P | < 40 | > 8.5 | 500 - 1690 | 40% | 200x200/0.04 | 3.0 × 10-10 | 5000 | InGaAs | 抛光，玻璃 | SMA |
| UPD-40-IR2-P | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | 抛光，玻璃 | SMA |
| UPD-40-IR2-D | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | 散射，石英 | SMA |
| UPD-40-IR2-FR | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs | FC/PC 插座 ⁵⁾ | SMA |
| UPD-40-IR2-FC | < 40 | > 8.5 | 800 - 1700 | 80% | Fiber, 9 µm | 1.1 × 10-15 | 0.5 | InGaAs | 光纖帶 FC/APC 接頭 ⁵⁾ | SMA |
| UPD-40-UVIR-P | < 40 | > 8.5 | 800 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-40-UVIR-D | < 40 | > 8.5 | 350 - 1700 | 80% | 60/0.0028 | 1.1 × 10-15 | 0.5 | InGaAs ⁴⁾ | 散射，石英 | SMA |
| UPD-50-SP | < 50 | > 7.0 | 320 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si | 抛光，玻璃 | SMA |
| UPD-50-SD | < 50 | > 7.0 | 320 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si | 散射，石英 | SMA |
| UPD-50-UP | < 50 | > 7.0 | 170 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-50-UD | < 50 | > 7.0 | 170 - 1100 | 45% | 100/0.0079 | 1.2 × 10-15 | 0.001 | Si ⁴⁾ | 散射，石英 | SMA |
| UPD-70-IR2-P | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | 抛光，玻璃 | SMA |
| UPD-70-IR2-D | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | 散射，石英 | SMA |
| UPD-70-IR2-FR | < 70 | > 5.0 | 800 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs | FC/PC 插座 ⁵⁾ | SMA |
| UPD-70-IR2-FC | < 70 | > 5.0 | 800 - 1700 | 80% | Fiber, 9 µm | 2.0 × 10-15 | 0.8 | InGaAs | 光纖帶 FC/APC 接頭 ⁵⁾ | SMA |
| UPD-70-UVIR-P | < 70 | > 5.0 | 350 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-70-UVIR-D | < 70 | > 5.0 | 350 - 1700 | 80% | 80/0.005 | 2.0 × 10-15 | 0.8 | InGaAs ⁴⁾ | 散射，石英 | SMA |
| UPD-100-IR1-P2） | < 100 | > 3.0 | 400 - 2000 | 80% | 80/0.005 | 3.0 × 10-13 | 700 | Ge | 抛光，玻璃 | SMA |
| UPD-200-SP | < 175 | > 2.0 | 320 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si | 抛光，玻璃 | SMA |
| UPD-200-SD | < 175 | > 2.0 | 320 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si | 散射，石英 | SMA |
| UPD-200-UP | < 175 | > 2.0 | 170 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-200-UD | < 175 | > 2.0 | 170 - 1100 | 85% | 400/0.126 | 1.5 × 10-15 | 0.001 | Si ⁴⁾ | 散射，石英 | SMA |
| UPD-300-SP | < 300 | > 1.0 | 320 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si | 抛光，玻璃 | SMA |
| UPD-300-SD | < 300 | > 1.0 | 320 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si | 散射，石英 | SMA |
| UPD-300-UP | < 300 | > 1.0 | 170 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si ⁴⁾ | 抛光 , MgF2 | SMA |
| UPD-300-UD | < 300 | > 1.0 | 170 - 1100 | 90% | 600/0.283 | 3.0 × 10-15 | 0.01 | Si ⁴⁾ | 散射，石英 | SMA |
| UPD-500-SP | < 500 | > 0.6 | 320 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si | 抛光，玻璃 | SMA |
| UPD-500-SD | < 500 | > 0.6 | 320 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si | 散射，石英 | BNC |
| UPD-500-UP | < 500 | > 0.6 | 170 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si ⁴⁾ | 抛光 , MgF2 | BNC |
| UPD-500-UD | < 500 | > 0.6 | 170 - 1100 | 90% | 800/0.5 | 3.5 × 10-15 | 0.01 | Si ⁴⁾ | 散射，石英 | BNC |
| UPD-3N-IR2-P | < 150⁶⁾ | > 0.4⁶⁾ | 800 - 2100 | 75% | 300/0.07 | 1.5 × 10-13 | 90 | InGaAs | 抛光，玻璃 | BNC |
| UPD-5N-IR2-P | < 200⁶⁾ | > 0.3⁶⁾ | 800 - 2600 | 70% | 300/0.07 | 7.0 × 10-13 | 2000 | InGaAs | 抛光，玻璃 | BNC |
| UPD-2M-IR2-P | < 750000 | > 0.004 | 900 - 1700 | 80% | 2000/3.14 | 4.0 × 10-14 | 5 | InGaAs | 抛光，玻璃 | BNC |
| UPD-2M-IR2-P-1TEC ³⁾ | < 750000 | > 0.004 | 900 - 1700 | 75% | 2000/3.14 | 1.0 × 10-14 | 0.3 | InGaAs | 抛光，玻璃 | BNC |
備註：
① 漫反射窗口降低了定位精度要求，並以大約三到五倍的靈敏度降低為代價增加了損傷閥值。建議僅用於高峰值功率雷射器。
② 該型號具有”-”輸出。默認情況下，所有其他型號都具有”+”輸出，但如果需要，可以訂購”-”輸出。
③ 帶 TEC 冷卻模組，非標準外殼。
④ 具有增加的 BLUE/UV 靈敏度的改性材料。
⑤ 與可選篩檢程式支架不相容。
⑥ 性能大大提高。
• 超高速運行；
• 上升時間：短至 15ps；
• 帶寬：高達 25GHz；
• 光譜範圍：170-2600nm；
• 緊湊型設計；
• 電池或外部電源；
• 自由空間光束模型，或帶有 FC/PC 插座或帶有 SM 光纖的尾纖；
• 脈衝波形測量；
• 精確同步；
• 外差測量波長範圍；
• 脈衝持續時間測量；
• 模式跳動監測；
• 精確同步；
• 外差測量波長範圍；
• 脈衝持續時間測量；
• 模式跳動監測；
